Bộ Xử Lý Âm Thanh DSP Liền Amply HELIX V TWELVE DSP MK2

Giá Niêm Yết: 46.000.000

Bộ Xử Lý Âm Thanh DSP Liền Amply HELIX V TWELVE DSP MK2: Đỉnh Cao Công Nghệ Âm Thanh Xe Hơi

Trong thế giới âm thanh xe hơi, việc nâng cấp hệ thống âm thanh để đạt được chất lượng tối ưu luôn là mục tiêu của những người đam mê. Một trong những sản phẩm nổi bật trên thị trường hiện nay, được đánh giá cao bởi cả chuyên gia và người dùng, chính là bộ xử lý âm thanh DSP liền amply HELIX V TWELVE DSP MK2. Đây là một thiết bị không chỉ sở hữu công nghệ tiên tiến mà còn mang lại trải nghiệm âm thanh vượt trội. Trong bài viết này, chúng ta sẽ cùng phân tích chi tiết về sản phẩm, từ thiết kế, tính năng cho đến ứng dụng thực tế.

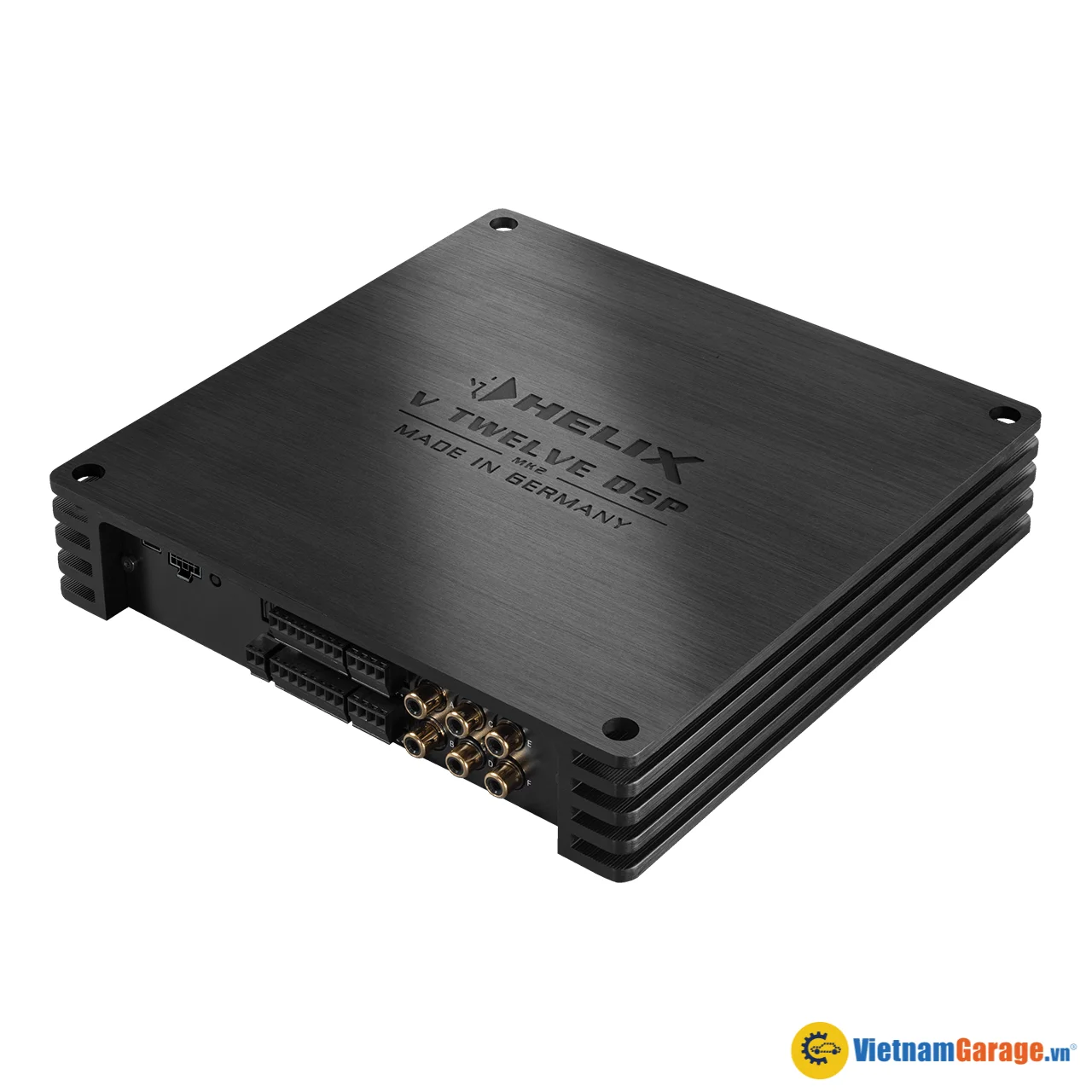

Tổng Quan Về HELIX V TWELVE DSP MK2

Ông vua mới của dụng cụ đa năng

V TWELVE DSP MK2 là giải pháp mới cho vấn đề nâng cấp hệ thống âm thanh cao cấp trên xe hơi ngày nay. Giống như người tiền nhiệm, nó kết hợp 12 đầu vào mức cao, 6 đầu vào RCA, 14 kênh DSP và 12 tầng đầu ra với tối đa 160 RMS ở 2 Ohm trong một vỏ siêu nhỏ gọn chỉ bằng hai lớp vỏ.

Đa chức năng được thiết kế lại

Ngay cả khi xe đã được trang bị hệ thống âm thanh cao cấp ex works, bộ khuếch đại thường có hơn 10 kênh, chất lượng âm thanh không phải lúc nào cũng đáp ứng được kỳ vọng của chính mình. Trong nhiều trường hợp, không thể thay thế nữa, do đó chỉ có thể cân nhắc bộ khuếch đại có cùng số lượng đầu vào mức cao để nâng cấp hệ thống.

Vì lý do này, HELIX V TWELVE DSP MK2 cung cấp 12 đầu vào mức cao và nhiều kênh khuếch đại để đảm bảo khả năng thích ứng tối ưu với các hệ thống âm thanh đa kênh hiện có. Ngoài ra, V TWELVE DSP MK2 còn được trang bị đầu vào kỹ thuật số và khe cắm HEC cho phép mở rộng hệ thống âm thanh bằng các nguồn tín hiệu bổ sung, chẳng hạn như phát trực tuyến âm thanh Bluetooth hoặc trình phát âm thanh độ phân giải cao.

Việc quản lý mười bốn (14!) kênh DSP riêng biệt đáng kinh ngạc được xử lý bởi DSP 64 Bit tích hợp mạnh mẽ kết hợp với phần mềm DSP PC-Tool độc đáo.
Ngoài ra, Cổng điều khiển thông minh (SCP) mới, bền bỉ trong tương lai tạo điều kiện thuận lợi cho việc kết nối các phụ kiện và, ngoài kết nối phích cắm nhỏ gọn và an toàn, còn cung cấp nguồn điện tích hợp cho các điều khiển từ xa như CONDUCTOR hoặc DIRECTOR, giúp giảm đáng kể số lượng cáp cần thiết và do đó giảm không gian lắp đặt cần thiết.

Xử lý kênh ảo – đây là cách định tuyến tín hiệu hoạt động ngày nay

Việc thích ứng với các hệ thống âm thanh OE hiện đại thông qua số lượng đầu vào ngày càng tăng có tác động đáng kể đến tính phức tạp của việc định tuyến tín hiệu bên trong bộ khuếch đại. Đặc biệt là khi một số tín hiệu đầu vào được trộn lẫn với nhau rồi lại chia thành các hệ thống đa hướng, các khái niệm định tuyến thông thường nhanh chóng đạt đến giới hạn của chúng. “Xử lý kênh ảo” nhiều giai đoạn mới của Audiotec Fischer, kết hợp với phần mềm DSP PC-Tool thân thiện với người dùng được công nhận giúp dễ dàng thực hiện ngay cả các cấu hình hệ thống cực kỳ phức tạp. Bên cạnh đó, nó cho phép tự do gán các tính năng âm thanh FX độc quyền của chúng tôi như “RealCenter” hoặc “Xử lý âm trầm tăng cường”. Nhưng nhờ số lượng kênh khổng lồ, V TWELVE DSP MK2 cũng là một ví dụ điển hình cho các ứng dụng mà định tuyến 1-đến-1 (IOR) có ý nghĩa.

Sức mạnh xử lý nhanh chóng – nhờ ACO

Một số lượng lớn các kênh như vậy không chỉ đòi hỏi sức mạnh xử lý nhanh chóng trong đường dẫn tín hiệu – nền tảng ACO 32 Bit độc quyền của Audiotec Fischer đảm nhiệm mọi tác vụ điều khiển và do đó đảm bảo tốc độ đặc biệt cho truyền dữ liệu với phần mềm DSP PC-Tool của chúng tôi, mà còn cho khả năng chuyển đổi cực nhanh giữa tối đa mười thiết lập âm thanh có thể. Các hiệu ứng âm thanh tuyệt vời liên quan đến nền tảng ACO như Augmented Bass Processing, StageXpander hoặc RealCenter cũng tự nhiên như với V TWELVE DSP MK2 như một EQ đầu vào 12 kênh bao gồm Input Signal Analyzer (ISA) của chúng tôi để dễ dàng phân tích và bù tín hiệu đầu vào từ radio OE.

Âm thanh hoàn hảo không thỏa hiệp

Hiệu suất âm thanh của HELIX V TWELVE DSP MK2 mới cũng ấn tượng như phạm vi tính năng của nó. Công nghệ Class GD hiệu quả cao và bộ chuyển đổi A/D và D/A tuyệt vời từ BurrBrown đảm bảo hiệu suất âm thanh tối ưu, tỷ lệ tín hiệu trên nhiễu tốt nhất có thể và độ méo tiếng thấp nhất. Do đó, mặc dù có tính linh hoạt cực cao và thiết kế siêu nhỏ gọn, V TWELVE DSP MK2 là một kiệt tác âm thanh không cần phải ẩn mình khỏi đẳng cấp hàng đầu tuyệt đối chút nào.

Đặc trưng

Công suất đầu ra RMS lên đến 160 W cho mỗi kênh thành 2 Ω
Khái niệm “Pure Class GD” cho chất lượng âm thanh vượt trội kết hợp với hiệu quả tốt nhất có thể
DSP âm thanh “điểm cố định” 64 Bit cực kỳ mạnh mẽ
Bộ chuyển đổi tín hiệu A/D và D/A từ BurrBrown
ACO – Nền tảng đồng xử lý 32 bit tiên tiến cho các tính năng hệ thống và DSP như:
- ISA (Bộ phân tích tín hiệu đầu vào) và InputEQ để phân tích và bù tín hiệu đầu vào dễ dàng
- Hiệu ứng âm thanh SFX – Xử lý âm trầm tăng cường, StageXpander, RealCenter & Co.
- 10 vị trí bộ nhớ trong để thiết lập âm thanh
Đầu vào mức cao 12 kênh công suất cao với độ nhạy đầu vào lên đến 32 V RMS và mạch ADEP.3
Hai đầu ra RCA / Cinch được xử lý
1:1 IOR (Định tuyến từ đầu vào đến đầu ra) – cùng số lượng đầu vào cấp cao và đầu ra bộ khuếch đại
VCP (Xử lý kênh ảo) cho phép cấu hình linh hoạt hơn cho các hệ thống âm thanh cực kỳ phức tạp
SCP (Cổng điều khiển thông minh) nhỏ gọn, tiên tiến để kết nối các điều khiển từ xa và phụ kiện
Khe cắm HEC dành cho các tiện ích bổ sung của hệ thống như Phát trực tuyến âm thanh HD Bluetooth®, Phát trực tuyến âm thanh độ phân giải cao qua USB, v.v.
Công tắc từ xa tự động
Khả năng Start-Stop xuống tới điện áp cung cấp 6 Volt
Thiết kế nhỏ gọn với khả năng tản nhiệt thấp nhờ hiệu quả vượt trội

Tính năng đặc biệt:

Công nghệ khuếch đại Pure Class GD

Khái niệm Pure Class GD độc quyền của Audiotec Fischers đưa hiệu suất của các bộ khuếch đại Class D thông thường lên một tầm cao mới. Bằng cách thay đổi điện áp cung cấp bên trong tùy thuộc vào tín hiệu đầu vào của bộ khuếch đại, tổn thất không tải được giảm đáng kể và hiệu suất tổng thể gần như đạt mức tối đa tại bất kỳ thời điểm nào.
Do đó, tản nhiệt gần như không đáng kể, do đó cho phép sử dụng bộ tản nhiệt nhỏ nhất và các yếu tố hình thức nhỏ gọn nhất. Bên cạnh đó, bộ khuếch đại Pure Class GD vượt trội hơn các thiết kế Class D thông thường về chất lượng âm thanh bằng cách triển khai đường dẫn tín hiệu hoàn toàn khác biệt và thiết kế bộ lọc đầu ra được cải thiện.

ACO – Bộ đồng xử lý 32 bit nâng cao

HELIX V TWELVE DSP MK2 tích hợp Bộ đồng xử lý 32 bit mạnh mẽ phi thường của thế hệ mới nhất cho tất cả các tác vụ giám sát và truyền thông, cả bên trong và bên ngoài. Ngược lại với thế hệ tiền nhiệm 8 bit, MCU này đạt được tốc độ cao hơn nhiều về mặt chuyển mạch thiết lập và truyền dữ liệu với phần mềm DSP PC-Tool của chúng tôi. Một lợi thế quan trọng nữa là bộ tải khởi động gốc tích hợp của Bộ đồng xử lý.
Nó cho phép nâng cấp phần mềm của tất cả các thành phần của DSP tích hợp để điều chỉnh mạch ADEP.3 do vi điều khiển điều khiển chẳng hạn theo các yêu cầu trong tương lai của hệ thống chẩn đoán radio nhà máy hoặc nếu thiết bị sẽ được mở rộng bằng các giao diện bổ sung. Ngoài ra, nhờ bộ nhớ flash mới, ACO cung cấp 10 vị trí bộ nhớ cho các thiết lập âm thanh thay vì hai vị trí thông thường.

Đầu vào thông minh cấp cao ADEP.3

Đài phát thanh ô tô hiện đại, lắp sẵn tại nhà máy tích hợp các khả năng tinh vi để chẩn đoán loa được kết nối. Đặc biệt, thế hệ đài phát thanh ô tô mới nhất được trang bị các chức năng giám sát bổ sung để các thông báo lỗi và mất các tính năng cụ thể (ví dụ chức năng fader) thường xuất hiện nếu bộ khuếch đại được kết nối – nhưng không phải với V TWELVE DSP MK2.
Mạch ADEP.3 mới (Bảo vệ lỗi chẩn đoán nâng cao, thế hệ thứ 3) tránh được tất cả các vấn đề này mà không cần tải đầu ra loa của đài phát thanh OE trong khi âm lượng lớn một cách không cần thiết.

Khả năng Start-Stop

Nguồn điện chuyển mạch của HELIX V TWELVE DSP MK2 đảm bảo điện áp cung cấp bên trong không đổi ngay cả khi điện áp của ắc quy giảm xuống 6 vôn trong khi động cơ khởi động.

Chế độ tiết kiệm điện

Chế độ Tiết kiệm điện được tích hợp trong thiết lập cơ bản. Chế độ này cho phép giảm đáng kể mức tiêu thụ điện của bộ khuếch đại được kết nối với HELIX V TWELVE DSP MK2 khi không có tín hiệu đầu vào trong hơn 60 giây. Xin lưu ý rằng trong nhiều xe hơi hiện đại có “CAN” hoặc bất kỳ cấu trúc bus nội bộ nào khác, radio có thể vẫn “bật vô hình” trong tối đa 45 phút, ngay cả sau khi khóa và rời khỏi xe! Khi “Chế độ Tiết kiệm điện“ được kích hoạt, đầu ra từ xa và do đó các bộ khuếch đại được kết nối sẽ bị tắt.
V TWELVE DSP MK2 sẽ kích hoạt lại đầu ra từ xa trong vòng một giây nếu có tín hiệu nhạc được áp dụng. Có thể sửa đổi thời gian tắt là 60 giây hoặc tắt hoàn toàn “Chế độ Tiết kiệm điện” thông qua phần mềm DSP PC-Tool.

Lưu ý: Nhãn hiệu và logo Bluetooth ^® là nhãn hiệu đã đăng ký thuộc sở hữu của Bluetooth SIG, Inc. và bất kỳ việc sử dụng các nhãn hiệu đó của Audiotec Fischer GmbH đều được cấp phép. Các nhãn hiệu và tên thương mại khác là của chủ sở hữu tương ứng.

Tính năng DSP

Điều chỉnh EQ

TuneEQ là một chức năng cực kỳ linh hoạt và đặc biệt dễ sử dụng để hiệu chỉnh đáp ứng tần số tự động. Chỉ cần một phép đo duy nhất cho mỗi kênh âm thanh hoặc cặp kênh với micrô đo lường phù hợp (ví dụ MTK1 của chúng tôi) là đủ để TuneEQ điều chỉnh độc lập và chính xác các bộ cân bằng theo đường cong tham chiếu mong muốn. TuneEQ sử dụng toàn bộ bộ chức năng của bộ cân bằng tham số bao gồm tần số trung tâm, hệ số Q và điều chỉnh độ lợi. Và vì các phép toán số học cực kỳ phức tạp cần thiết cho lần chạy này ở chế độ nền, bạn cũng tiết kiệm được rất nhiều thời gian khi tối ưu hóa âm thanh của mình bằng TuneEQ.

Trung tâm thực tế

Tính năng “RealCenter” là một thuật toán do Audiotec Fischer phát triển, nhấn mạnh thông tin âm nhạc có trong cả kênh trước bên trái và bên phải để tạo ra tín hiệu trung tâm duy nhất. Trái ngược với các quy trình thông thường, trong đó chỉ có các kênh được tóm tắt, cường độ của tín hiệu trung tâm cũng được điều khiển động bởi nội dung thông tin âm thanh nổi của kênh trái và phải.

Nghe có vẻ phức tạp nhưng hiệu ứng này thật đáng kinh ngạc: Điều đó có nghĩa là nếu chỉ có kênh trái hoặc phải truyền tín hiệu âm thanh, kênh trung tâm sẽ không tái tạo tín hiệu. Trong trường hợp của các thuật toán thông thường, mức âm lượng của kênh trung tâm chỉ giảm 6 dB (= một nửa mức âm lượng). “RealCenter” của Audiotec Fischer cho phép dàn dựng âm thanh độc đáo, mở rộng cho cả trình điều khiển và đồng trình điều khiển cùng một lúc! Do đó, những nhược điểm của kênh trung tâm thông thường, chẳng hạn như sân khấu âm thanh nhỏ, xâm lấn, đã là chuyện của quá khứ.

Xử lý âm trầm tăng cường

Công nghệ “Xử lý âm trầm tăng cường” độc quyền của Audiotec Fischer, bao gồm hai tính năng âm thanh mang tính cách mạng là “Tăng cường âm trầm động” và “SubXpander”, được phát triển đặc biệt để cải thiện đáng kể khả năng tái tạo âm trầm của loa siêu trầm.

“Dynamic Bass Enhancement” kết hợp khéo léo âm trầm sâu tối đa và áp suất âm thanh cao nhất – bất kể phong cách âm nhạc hay các nút điều khiển âm thanh trong đầu máy. Tùy thuộc vào tín hiệu đầu vào, “Dynamic Bass Enhancement” sẽ đạt được dải tần số thấp hơn và thay đổi tần số cắt của bộ lọc dưới âm. Kết quả là phản hồi âm trầm mạnh mẽ và sâu hơn đáng kể ở mức âm lượng thấp và trung bình mà không có nguy cơ quá tải loa siêu trầm về mặt cơ học hoặc điện ở mức âm lượng cao. Thật đơn giản là hiệu suất âm trầm đột nhiên có thể thực hiện được.

Nếu bạn muốn tái tạo âm trầm thấp hơn và “tối hơn”, “SubXpander” có thể được kích hoạt thêm. Do đó, các âm sắc phụ được thêm vào các âm cơ bản trong dải tần số từ 50 đến 100 Hz.

Dữ liệu kỹ thuật

Công suất RMS ≤ 1% THD+N
– @ 4 Ohm	12 x 75 Watt
– @ 2 Ohm	12 x 120 Watt
– @ 1 Ohm	–
– bắc cầu @ 4 Ohms	–
– bắc cầu @ 2 Ohms	–
Công suất đầu ra tối đa cho mỗi kênh*	Lên đến 160 Watts RMS @ 2 Ohms
Công nghệ khuếch đại	Lớp thuần túy GD

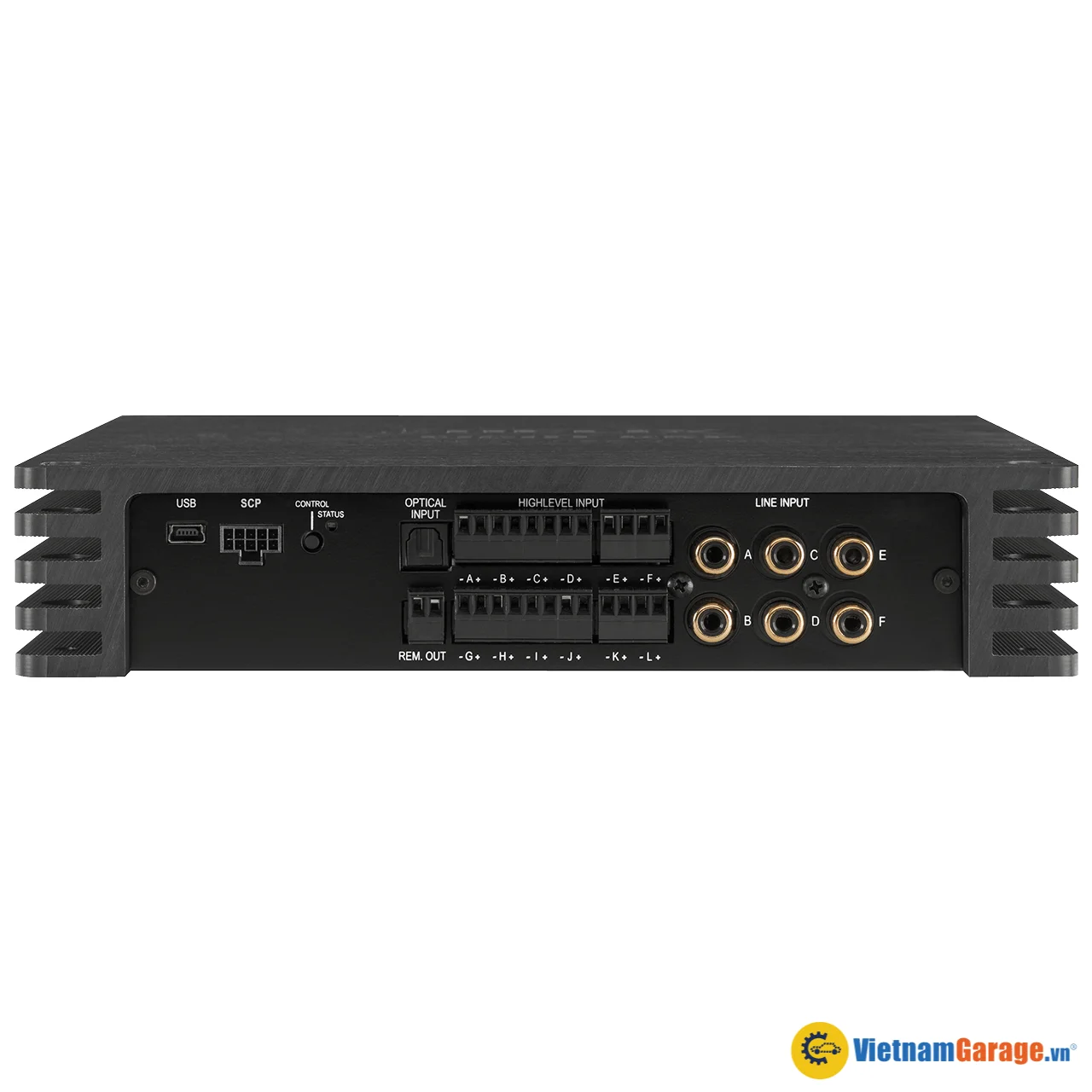

Đầu vào	6 x RCA / Cinch 12 x Đầu vào loa Highlevel 1 x SPDIF quang (12 – 96 kHz) 1 x Đầu vào từ xa
Độ nhạy đầu vào	RCA / Cinch: tối đa 4 V hoặc tối đa 8 V Mức cao: tối đa 16 V hoặc tối đa 32 V
Trở kháng đầu vào RCA / Cinch	12 kOhm
Trở kháng đầu vào mức cao	9 – 33 Ohm hoặc 20 kOhm

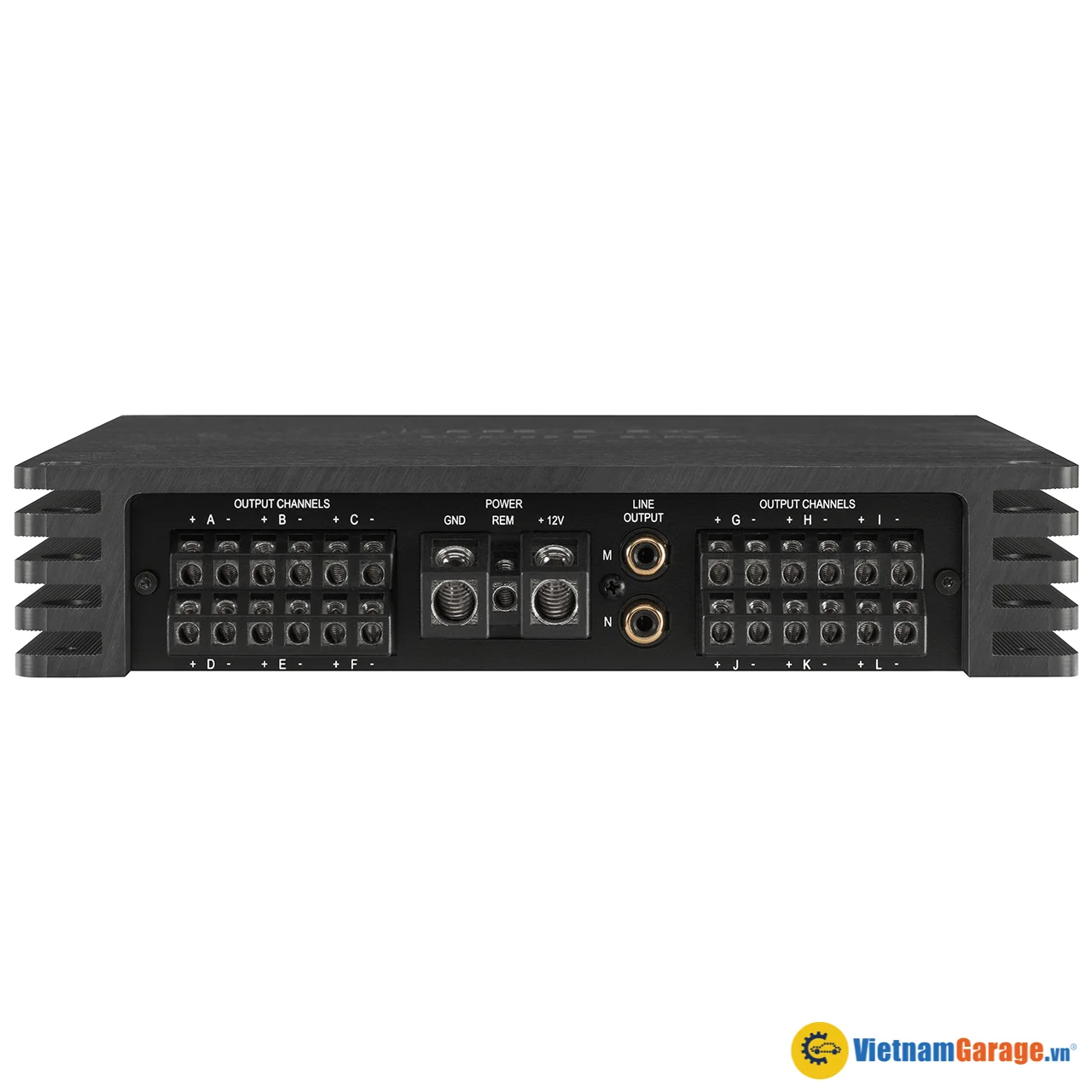

Đầu ra	12 x Đầu ra loa 2 x RCA / Cinch 2 x Đầu ra từ xa
Điện áp đầu ra RCA / Cinch	3 Vôn
Đáp ứng tần số	20 Hz – 22.000 Hz
Độ phân giải DSP	64 Bit
Công suất DSP	295 MHz (1,2 tỷ hoạt động MAC/giây)
Tỷ lệ lấy mẫu	48kHz
Loại DSP	Bộ xử lý tín hiệu âm thanh
Bộ chuyển đổi tín hiệu	A/D: BurrBrown 24 Bit D/A: BurrBrown 24 Bit
Tỷ lệ tín hiệu trên nhiễu đầu vào kỹ thuật số	107 dB (trọng số A)
Tỷ lệ tín hiệu trên nhiễu đầu vào tương tự	102 dB (trọng số A)
Độ méo tiếng (THD)	< 0,015%
Hệ số giảm chấn	> 70
Điện áp hoạt động	10,5 – 18 Volts (tối đa 5 giây xuống còn 6 Volts)
Xếp hạng công suất	DC 12 V ⎓ 80 A tối đa.
Dòng điện nhàn rỗi	700mA
Dòng điện đầu ra từ xa tối đa	500mA
Phạm vi nhiệt độ hoạt động	-40 °C đến +70 °C
Cầu chì	2 x 30 A LP-Mini-cầu chì (APS)
Các tính năng bổ sung	Khe cắm HEC, mạch ADEP.3, Cổng điều khiển thông minh, Công tắc từ xa tự động, Bộ đồng xử lý 32 bit
Kích thước (C x R x S)	44 x 220 x 220mm / 1,73 x 8,66 x 8,66“

* Trong các ứng dụng đa kênh thông thường (hệ thống 2/3 chiều + loa sau + loa siêu trầm)

Phạm vi giao hàng

1 x Bộ khuếch đại HELIX V TWELVE DSP MK2
1 x Bộ chuyển đổi đầu vào điều khiển sang SCP
1 x Cáp USB
2 x Chìa khóa lục giác
1 x Vật liệu lắp
1 x Hướng dẫn sử dụng
